ADSS Single-Tube Double-Sheath Aramid Fiber Reinforced Optical Cable

Designed for aerial and self-supporting cabling with reinforced structure

ADSS Single-Tube Double-Sheath Aramid Fiber Reinforced Optical Cable

(0 reseñas)

Certificado por la Industria

This ADSS optical cable features a single loose tube structure with aramid fiber reinforcement and a double-sheath design, suitable for aerial and self-supporting installations. It contains 2 to 24 cores.

Portal de Consultas y Descargas

Soporte Postventa 24/7

Asistencia para solución de problemas y soluciones de compatibilidad del sistema, disponibles cuando las necesites.

Servicios de Personalización

Opciones personalizadas de cantidad de fibras, longitud y color de la funda para satisfacer tus requisitos específicos.

Características Clave y Beneficios

Ofreciendo rendimiento superior, calidad confiable y conectividad perfecta para satisfacer todas tus necesidades de comunicación por fibra óptica.

Confiabilidad Mejorada

Soluciones diseñadas para un tiempo máximo de funcionamiento y rendimiento, incluso en los entornos operativos más exigentes.

Soporte Global

Red mundial de ingenieros y personal de soporte para ayudar con la implementación y mantenimiento.

Larga Vida Útil

Diseñado para 25 años o más de servicio confiable con requisitos mínimos de mantenimiento en entornos exteriores adversos.

Especificaciones

Certificaciones

Reseñas

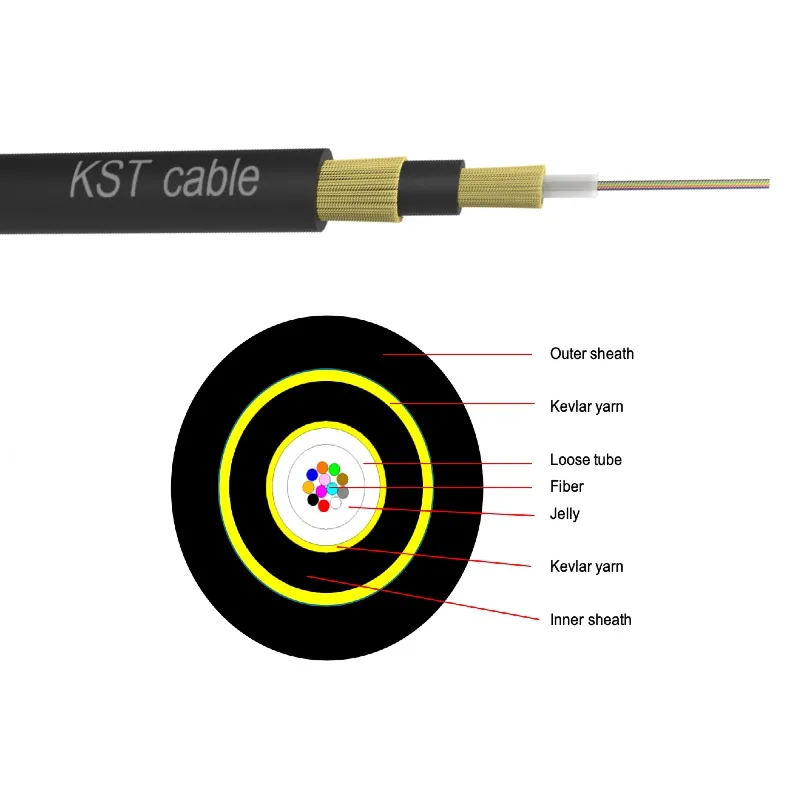

Cable construction details :

Items			Description
Number of fiber			2-24F
Loose tube	diameter(mm）		2.8（±0.2）
	color		Natural
	material		PBT
tube filling compound	material		Jelly
Strength member	material		Aramid yarn
Inner sheath	material		LSZH
	color		Black
	diameter(mm）		5.5±0.2
Outer sheath	material		PE
	color		Black
	diameter(mm）		7.8±0.3
Min Bending Radius(mm)		Static	10D
Min Bending Radius(mm)		Dynamic	20D
Tensile strength（N）			800
Crush Load (N/100mm)			1500
Water penetration test			3m 24h
Temperature range, installation			-5 °C to 50 °C
Temperature range, operation			-20 °C to 70 °C
Temperature range, storage			-20 °C to 70 °C

Optical characteristics：

Fiber style	Unit		SM G652D	SM G657A1	SM G657A2	MM 50/125	MM 62.5/125	MM OM3-300	MM OM4	MM OM5
condition	nm		1310/1550	1310/1550	1310/1550	850/1300	850/1300	850/1300	850/1300	850/1300
attenuation	dB/km		0.36/0.22	0.36/0.22	0.36/0.22	3.0/1.5	≤3.0/1.5	≤3.0/1.5	≤3.0/1.5	≤3.0/1.5
Relative wavelength attenuation change @1310nm @1550nm	nm	1282~1330nm	≤0.03dB/km	≤0.05dB/km	≤0.05dB/km	-	-	-	-	-
Relative wavelength attenuation change @1310nm @1550nm	nm	1525~1575nm	≤0.02dB/km	≤0.05dB/km	≤0.05dB/km	-	-	-	-	-
Dispersion over wavelength range	ps/（nm.km）	1285~1340nm	≥-3.0 ≤3.0	≤3.5	≤3.5	-	-	-	-	-
	ps/（nm.km）	1550nm	≤18	≤18	≤18	-	-	-	-	-
	ps/（nm.km）	1625nm	≤22	-	-	-	-	-	-	-
OFL bandwidth	MHz.km	850nm	-	-	-	-	-	≥1500	≥3500	≥3500
OFL bandwidth	MHz.km	1300nm	-	-	-	-	-	≥500	≥500	≥500
Effective modal bandwidth	MHz.km	850nm	-	-	-	-	-	≥2000	≥4700	≥4700
Zero dispersion wavelength	nm		1312±10	1300~1324	1300~1324	1295~1320	1320~1365	-	-	-
Zero dispersion slope	ps/（nm².km）		≤0.092	≤0.092	≤0.092	≤0.001 （λ0-1190）	≤0.097	-	-	-
Zero dispersion slope	ps/（nm².km）		≤0.092	≤0.092	≤0.092	≤0.11	≤0.097	-	-	-
Application support distance on 10 G Ethernet SX	m		-	-	-		-	300	550	600
