Cable de Tubería

Cables de Alto Rendimiento Diseñados para Tuberías Subterráneas

Inicio > Productos > Cable Óptico Exterior > Cable de Tubería

for outdoor use in telecommunications networks

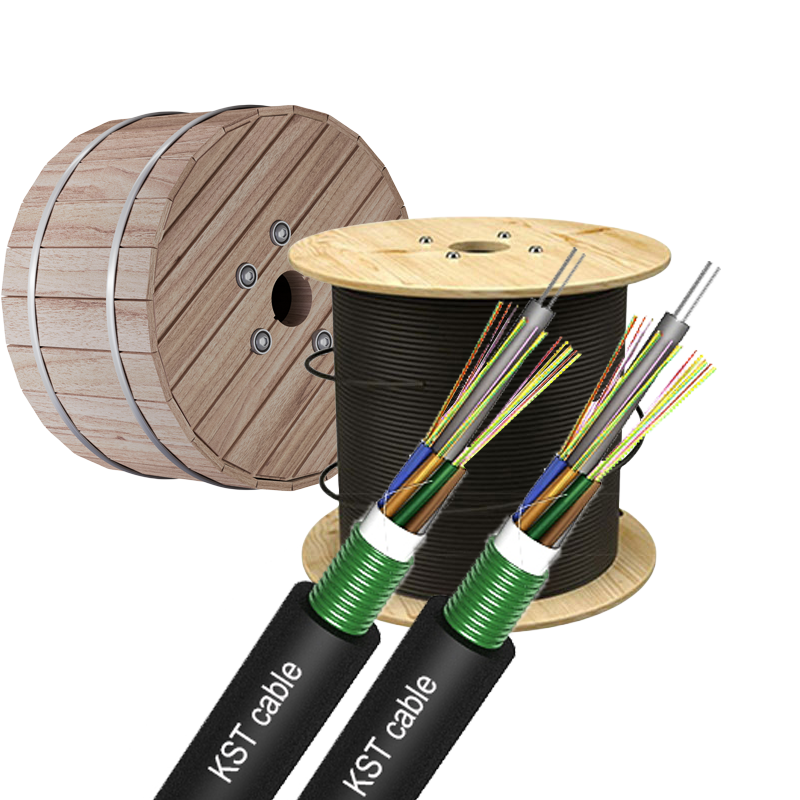

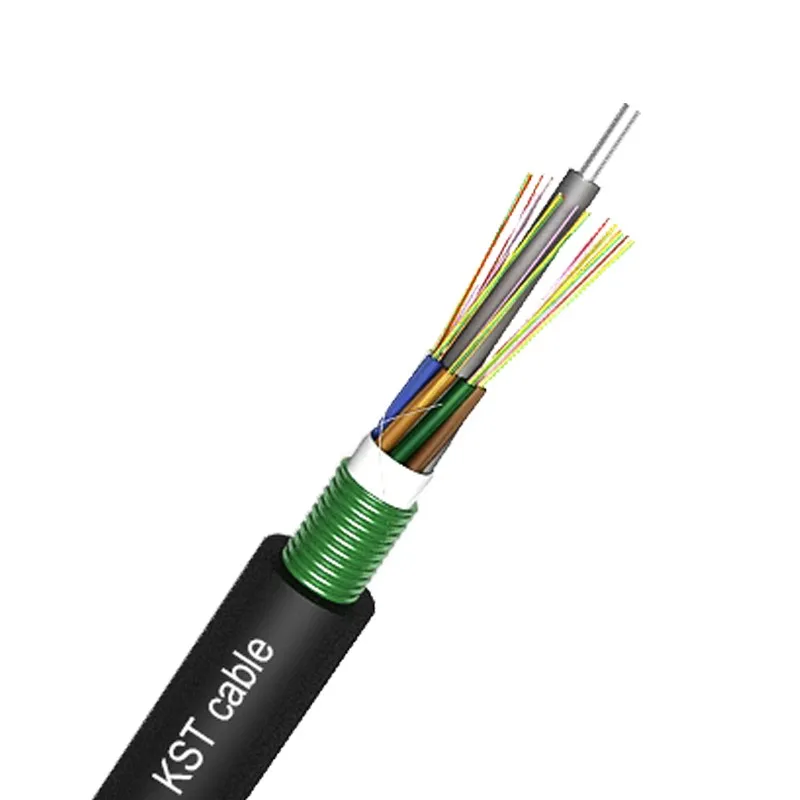

GYTS Optical Fiber Cable

(0 reseñas)

Certificado por la Industria

GYTS 2-144C,optical fiber cable,outdoor use

Portal de Consultas y Descargas

Soporte Postventa 24/7

Asistencia para solución de problemas y soluciones de compatibilidad del sistema, disponibles cuando las necesites.

Servicios de Personalización

Opciones personalizadas de cantidad de fibras, longitud y color de la funda para satisfacer tus requisitos específicos.

Características Clave y Beneficios

Ofreciendo rendimiento superior, calidad confiable y conectividad perfecta para satisfacer todas tus necesidades de comunicación por fibra óptica.

Conforme a ITU-T

Cumple con los estándares ITU-T G.652D asegurando compatibilidad con redes y equipos de telecomunicaciones globales.

Larga Vida Útil

Diseñado para 25 años o más de servicio confiable con requisitos mínimos de mantenimiento en entornos exteriores adversos.

Rango de Temperatura Amplio

Funciona eficientemente en temperaturas que van desde -40℃ hasta 70℃ y admite instalación desde -15℃ hasta 60℃, lo que lo hace adecuado para condiciones climáticas diversas.

Resistencia Superior al Agua

Protección de múltiples capas incluye tubos sueltos de PBT con compuesto impermeable, una barrera de humedad PSP y una cubierta exterior de PE, evitando la entrada de agua en entornos húmedos o húmedos.

Confiabilidad Mejorada

Soluciones diseñadas para un tiempo máximo de funcionamiento y rendimiento, incluso en los entornos operativos más exigentes.

Soporte Global

Red mundial de ingenieros y personal de soporte para ayudar con la implementación y mantenimiento.

Especificaciones

Certificaciones

Reseñas

Product Introduction

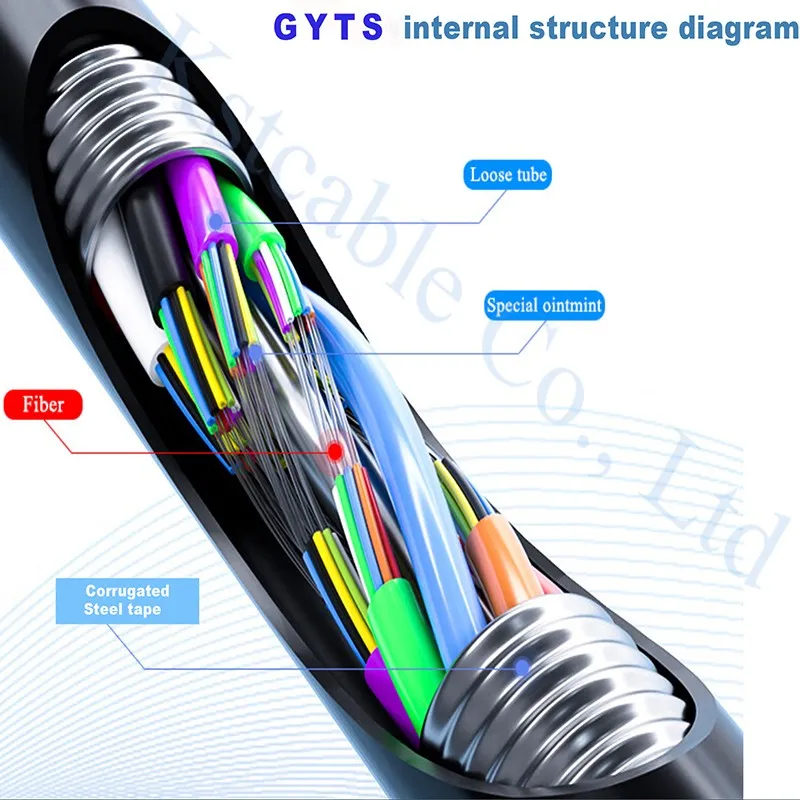

GYTS is an outdoor communication optical fiber cable,Structure with a central steel wire strength member provides enough tensile strength; PBT Loose tubes offer protection for the fibers; The cable is armored by Corrugated steel tape and covered by PE outer sheath, resulting in anti-UV , resistant to high and low temperature cycles,anti-aging,moistureproof.Suitable for aerial, pipeline laying,Long distance and local area network communication.

Product Application

Pipeline laying and overhead laying

Product Standard

Meet YD∕T 901-2009, ICEA-596、GR-20 and IEC 60794-1-21

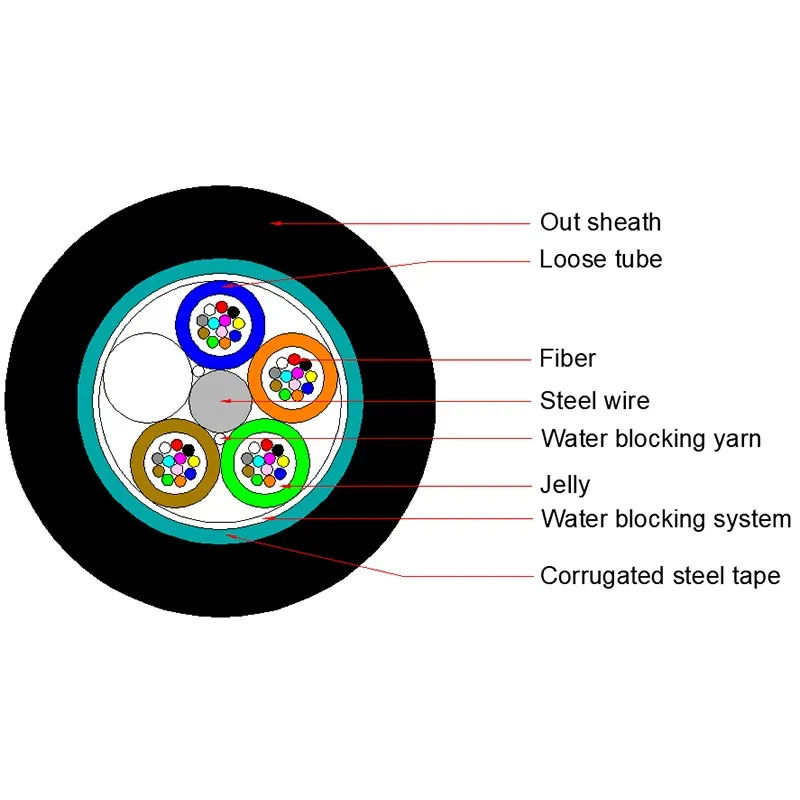

Cable construction details

Fiber count	Diameter (mm)	Tensile Strength(N)		Crush Load(N/100mm)		Min Bending Radius
		Long term	Short term	Long term	Short term	Static	Dynamic
2-30F	8.6	1000	2000	500	1500	10D	20D
32-60F	9.6	1000	2000	500	1500	10D	20D
72F	10.5	1000	2000	500	1500	10D	20D
96F	12.2	1000	2000	500	1500	10D	20D
144	14.9	1000	2000	500	1500	10D	20D

Fiber characteristic

Fiber style	Unit		SM G652D	SM G657A1	SM G657A2	MM 50/125		MM 62.5/125	MM OM3-150	MM OM3-300	MM OM4
condition	nm		1310/1550	1310/1550	1310/1550	850/1300		850/1300	850/1300	850/1300	850/1300
attenuation	dB/km		0.36/0.22	0.36/0.22	0.36/0.22	3.0/1.5		≤3.0/1.5	≤3.0/1.5	≤3.0/1.5	≤3.0/1.5
Relative wavelength attenuation change @1310nm@1550nm	nm	1282~1330nm	≤0.03dB/km	≤0.05dB/km	≤0.05dB/km	-		-	-	-	-
Relative wavelength attenuation change @1310nm@1550nm	nm	1525~1575nm	≤0.02dB/km	≤0.05dB/km	≤0.05dB/km	-		-	-	-	-
Dispersion over wavelength range	ps/（nm.km）	1285~1340nm	≥-3.0 ≤3.0	≤3.5	≤3.5	-		-	-	-	-
	ps/（nm.km）	1550nm	≤18	≤18	≤18	-		-	-	-	-
	ps/（nm.km）	1625nm	≤22	-	-	-		-	-	-	-
OFL bandwidth	MHz.km	850nm	-	-	-	-		-	≥700	≥1500	≥3500
OFL bandwidth	MHz.km	1300nm	-	-	-	-		-	≥500	≥500	≥500
Effective modal bandwidth	MHz.km	850nm	-	-	-	-		-	≥950	≥2000	≥4700
Zero dispersion wavelength	nm		1312±10	1300~1324	1300~1324	1295~1320		1320~1365	-	-	-
Zero dispersion slope	ps/（nm².km）		≤0.092	≤0.092	≤0.092	1295~1300	≤0.001 （λ0-1190）	≤0.097	-	-	-
Zero dispersion slope	ps/（nm².km）		≤0.092	≤0.092	≤0.092	1300~1320	≤0.11	≤0.097	-	-	-
Application support distance on 10 G Ethernet SX	m		-	-	-	-		-	150	300	550

Geometrical Charaeteristics

Cladding diameter	um	124.8±0.7	125±0.7	125±0.7	125±1	125±1	125±2	125±2	125±2
Core non-circularity	%	-	-	-	≤5.0	≤5.0	≤5.0	≤5.0	≤5.0
Core diameter	um	-	-	-	50±2.5	62.5±2.5	50±2.5	50±2.5	50±2.5
Cladding non-circularity	%	≤0.7	≤0.7	≤0.7	≤2.0	≤2.0	≤2.0	≤2.0	≤2.0
Coating / cladding concentricity error	um	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
core / cladding concentricity error	um	≤0.5	≤0.5	≤0.5	≤1.5	≤1.5	≤1.5	≤1.5	≤1.5

Environmental Charaeteristics	1310nm & 1550nm & 1625nm				1300nm & 850nm
Temperature dependence Induced attenuation	-60℃~+85℃ ≤0.05dB/km				-60℃~+85℃ ≤0.15dB/km
Temperature-humidity cycling Induced attenuation	-10℃~+85℃,98%RH ≤0.05dB/km				-10℃~+85℃,98%RH ≤0.2dB/km
Watersoak dependence Induced attenuation	23℃,for 30days ≤0.05dB/km				23℃,for 30days ≤0.2dB/km
Damp heat dependence Induced attenuation	85℃ and 85%RH,for 30days ≤0.05dB/km				85℃ and 85%RH,for 30days ≤0.2dB/km
Dry hest aging	85℃ ≤0.05dB/km				85℃ ≤0.2dB/km
